集客基于SDN的VPN专线解决方案

发布日期： 2025-02-16 阅读量： 0 作者： 创始人

方案概述

集客专线业务是运营商主要的业务之一。然而，在集客VPN专线业务开通过程中，受限于省市运营商内部资源协调效率、人员专业能力等原因，VPN开通效率低、且存在VPN业务流量不可视、无法提供弹性带宽保障等问题。

本方案创新性地引入SDN思想，通过SDN控制器统一配置管理客户侧CE设备，实现VPN开通自动化、业务流量可视化、带宽弹性扩展，助力专线业务快速发展。

需求背景

开通效率问题：运营商在发展集客专线业务的过程中，发现很多地区开通速度慢。业务开通涉及到最终业务方（提需求）、集客部和网络部。当业务量较大时，涉及到的改动太多，受限于网络部的人员数量和精力，会降低业务的开通效率；

带宽保障问题：由于传统的MPLS VPN的CE与PE设备之间的线路属性约束，带宽保障主要是在PE设备上做限速配置，难以提供灵活的弹性带宽业务；

业务可视化问题：传统的VPN方式，客户无法知道VPN上运行的具体业务，流量分类也无法呈现，当跨分支业务出现问题时，客户首先怀疑运营商VPN的线路问题，给运营商售后和口碑都带来不利影响。

解决方案

锐捷网络基于SDN的VPN专线解决方案通过在CPE设备端引入SDN技术，在控制器上做统一配置和管理，可实现快速开通、保障带宽、业务可视化的多种功能。

201651259500302

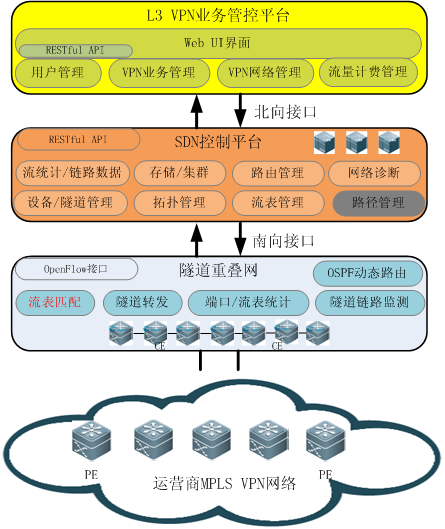

网络分层架构设计

基础设施层：由运营商现有MPLS VPN骨干物理网络承担；

VPN转发层：由部署在用户侧的CE设备组成；

控制层：由SDN控制器集群组成，管控隧道重叠网的数据转发；

应用层：提出VPN隧道节点互连及业务QoS需求，提供用户、VPN业务及计费管理功能；

核心模块功能描述

用户管理及VPN可视化呈现

配置管理用户及业务QoS需求、VPN实例等

关联VPN实例与CE设备，自动配置

基于控制层提供的隧道端口流量统计，用于VPN流量计费及运维分析

VPN隧道重叠网自动管理及配置

根据VPN组网需求，管理和维护CE节点间GRE隧道互连关系

CE设备提供虚拟链路监测能力，探测节点间隧道链路状况—断连、丢包、时延

根据VPN业务QoS，安装流表，设置隧道报文ToS/DSCP

设备、拓扑、流表自动化管理

CE设备、隧道及重叠网拓扑维护

物理/隧道链路状态及端口流量采集

区分业务QoS流表维护。

方案价值

简化运营商VPN业务的开通流程，提高开通效率；

简化运营商相关人员的运维管理工作量，无需对MPLS骨干网做过多的配置工作即可开展客户VPN业务；

实现流量采集及VPN网络自动化管理，实现业务可视化，提高故障排查效率；

后期可实现链路备份功能，提高客户VPN网络可靠性。
