常见人脸识别终端安装、接线

发布日期： 2025-02-16 阅读量： 0 作者： 创始人

人脸识别终端在人员管控、考勤打卡以及人流量密集的安检场所有着广泛的用途，今年在疫情期间更是兼顾了人脸识别和体温检测、提醒戴口罩功能等等。

人脸识别终端依靠深度学习算法，识别速度快、准确率高，支持人脸识别、指纹、卡片、卡片和指纹等多种验证方式。人脸识别门禁系统采用以太网架构TCP/IP通讯方式，结合人脸、指纹、密码、卡片识别等技术及计算机网络技术，来实现身份识别、门禁通行等功能。

本期将为大家带来人脸识别终端专题，首先我们给大家盘点一下海康威视常见的人脸识别终端安装和接线。

目录

DS-K1T671系列

DS-K1T672系列

DS-K1T641系列

DS-K1T642系列

DS-K1T671-3XF系列

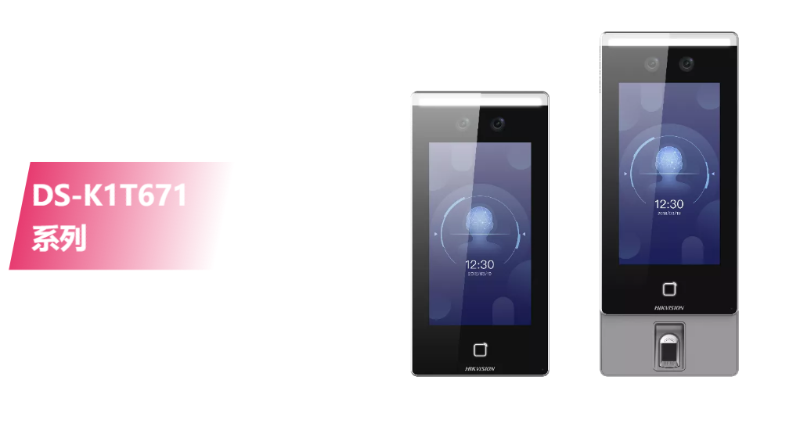

一．DS-K1T671系列

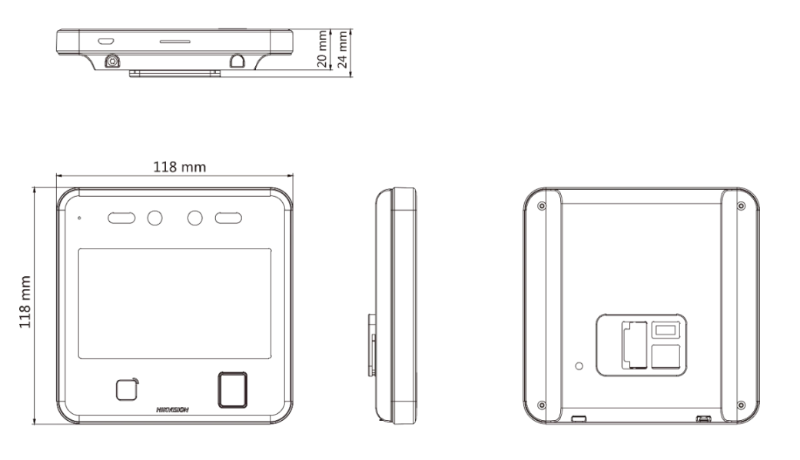

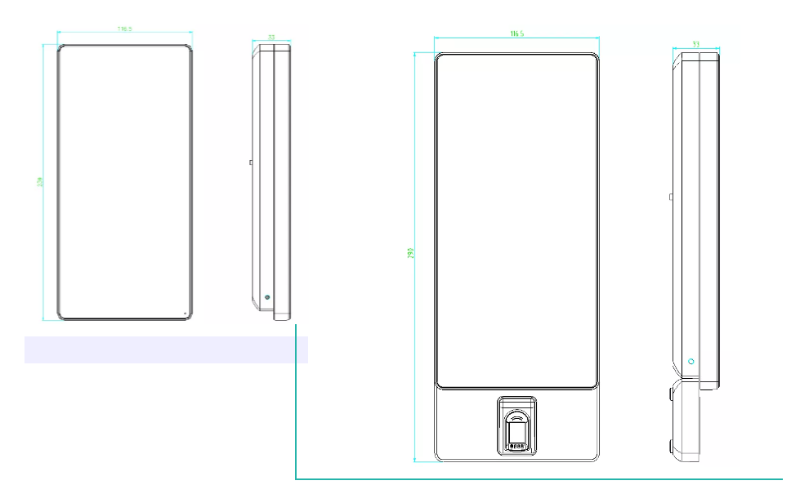

尺寸

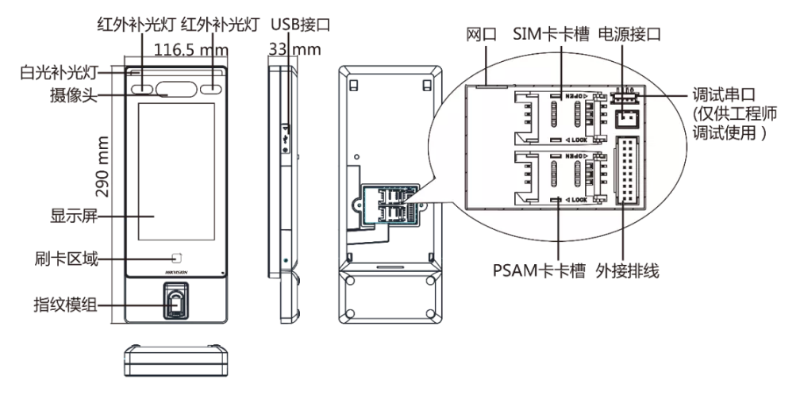

外观

安装

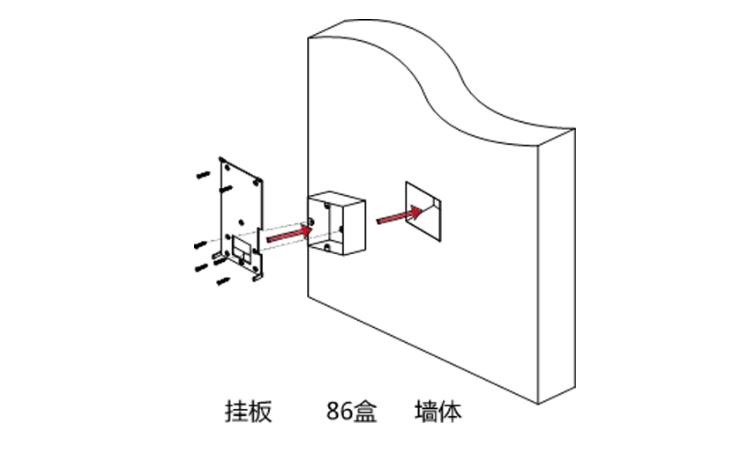

第一步

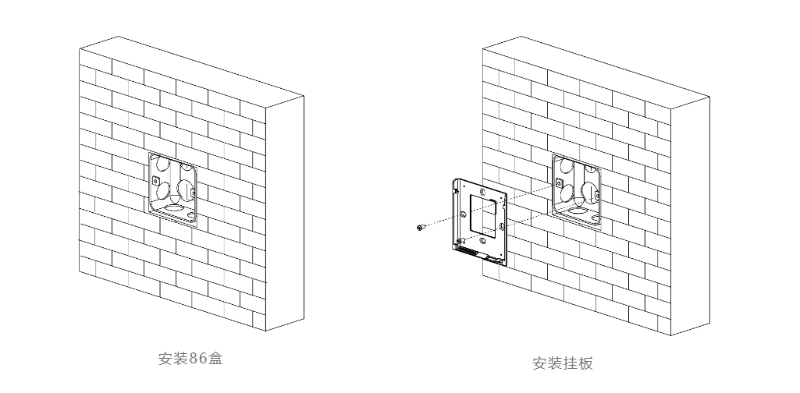

1）在墙上开孔，并安装86盒。

2)将安装挂板固定在86盒上。

3)再用四枚配件包中的螺丝将安装挂板固定在墙面上。

注：本产品出货不带86盒。

将外接设备线缆与排线线缆连接，整理线缆，确定出线方式。

第二步

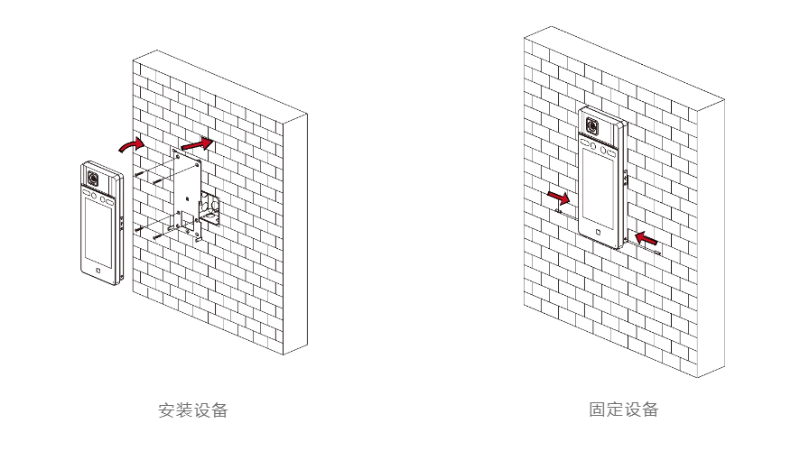

1)将设备自上而下扣挂在安装挂板上，并确保挂板下方突起部分插入设备背部凹槽处。

2)使用两枚紧固螺丝（SC-M4X14.5TP10-SUS）起入设备左右两侧的孔位，固定设备与安装挂板。

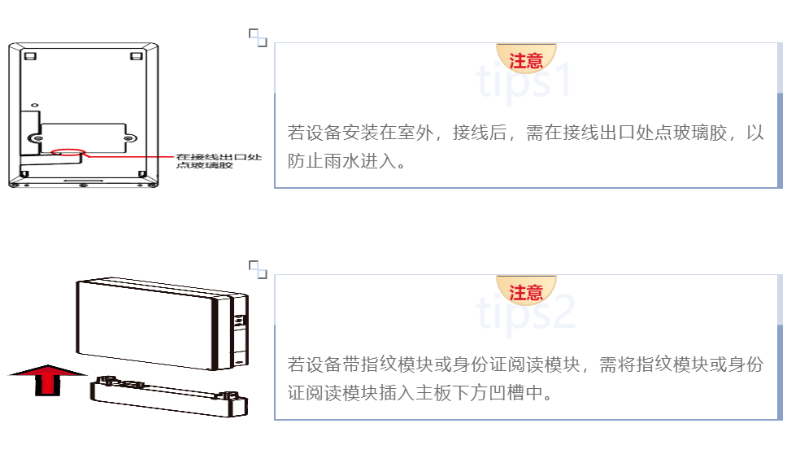

3)安装完成后，在设备靠近墙的四周打玻璃胶，防止雨水进入。

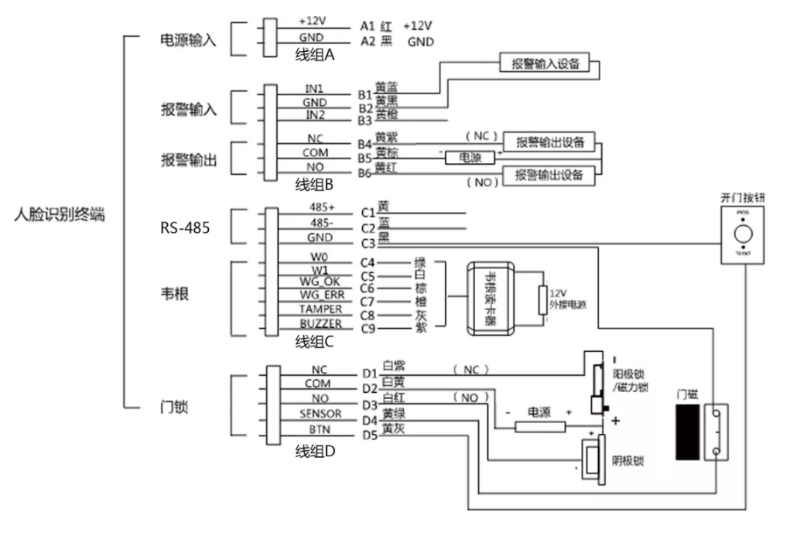

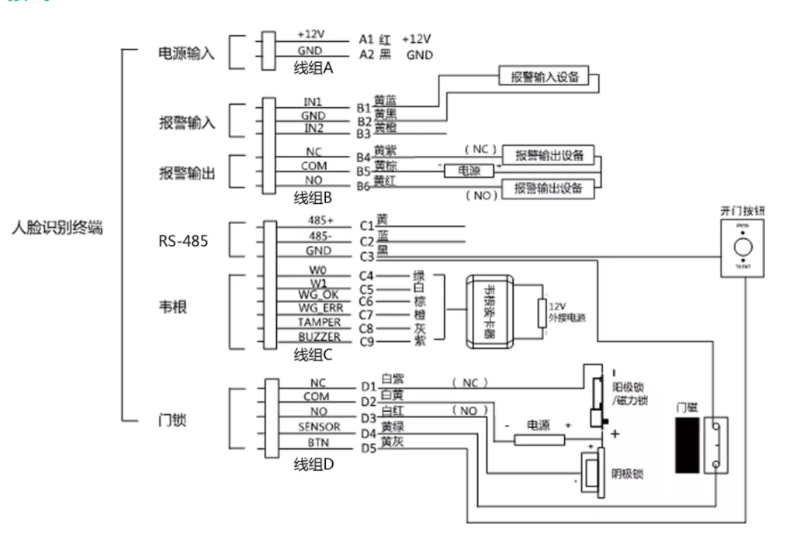

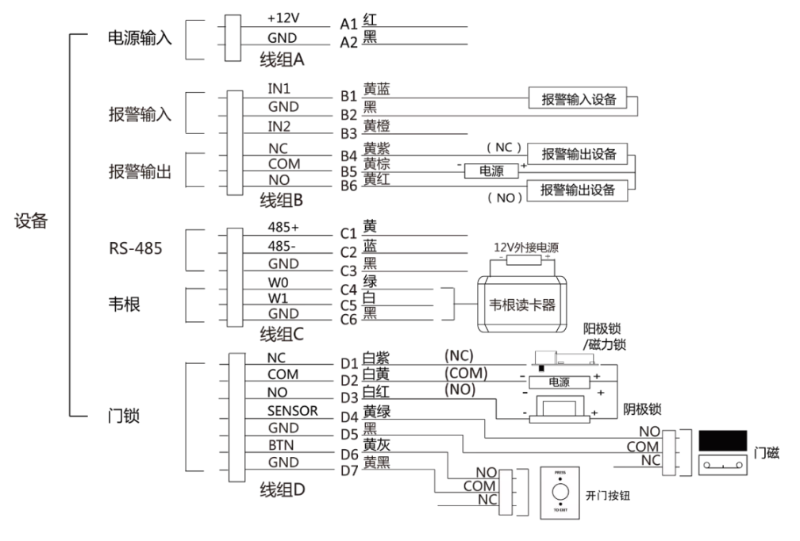

接线

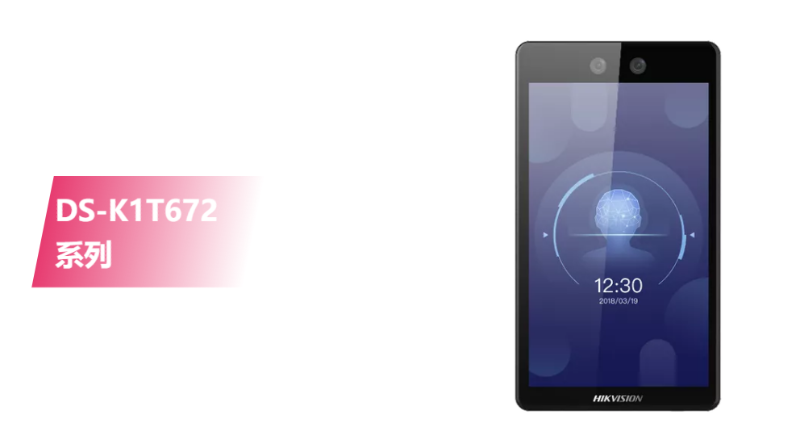

二．DS-K1T672系列

尺寸

外观

安装

第一步

1）在墙上开孔，并安装86盒。

2）用两枚螺丝（Pa4×25）将安装挂板固定在86盒上。

3）整理线缆，确定出线方式。

第二步

1）将设备与挂板对齐后平放入挂板，并确保挂板下方突起部分插入设备背部凹槽处。

2）使用1枚螺丝（KM3×6）旋入设备左右底部的孔位，固定设备与安装挂板。

接线

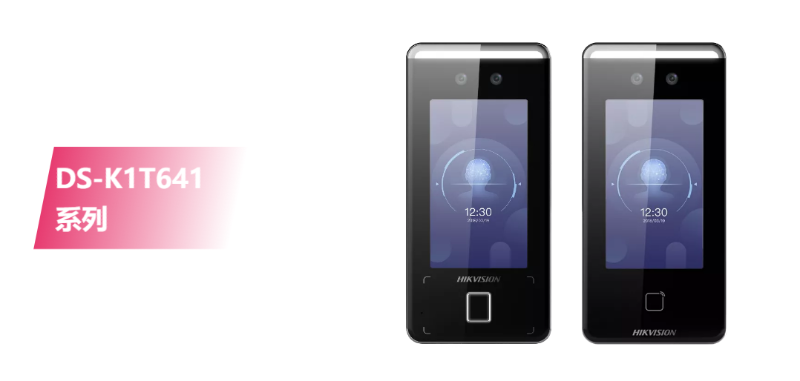

三．DS-K1T641系列

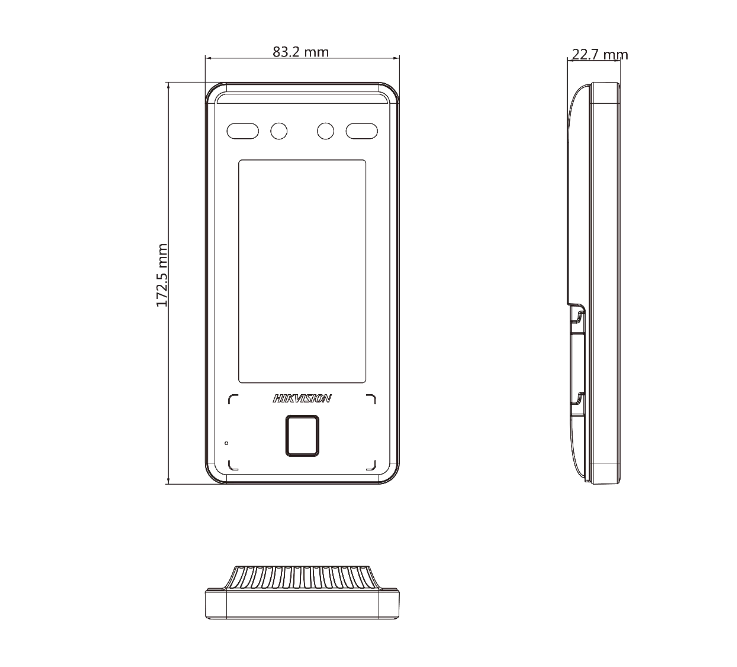

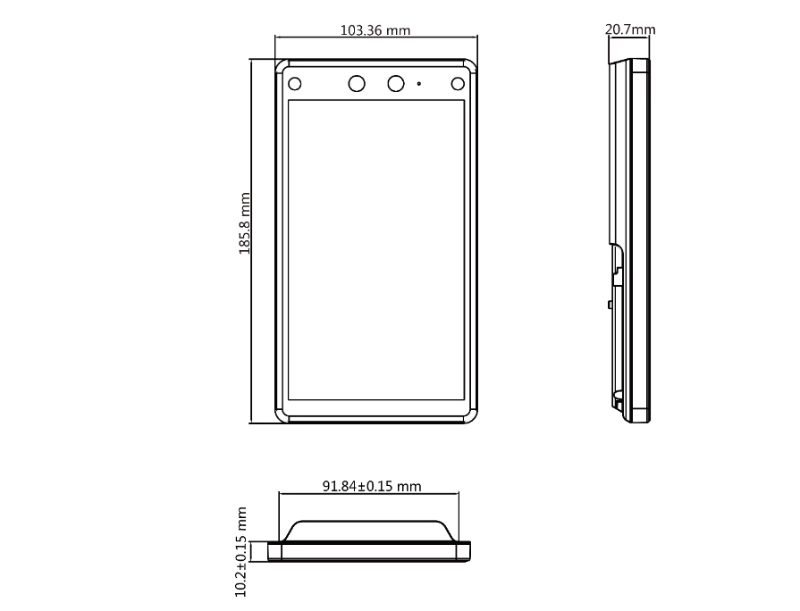

尺寸

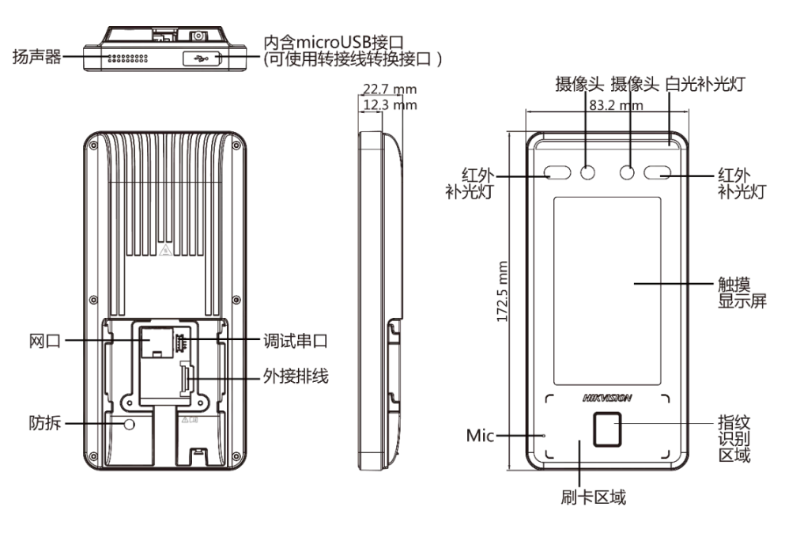

外观

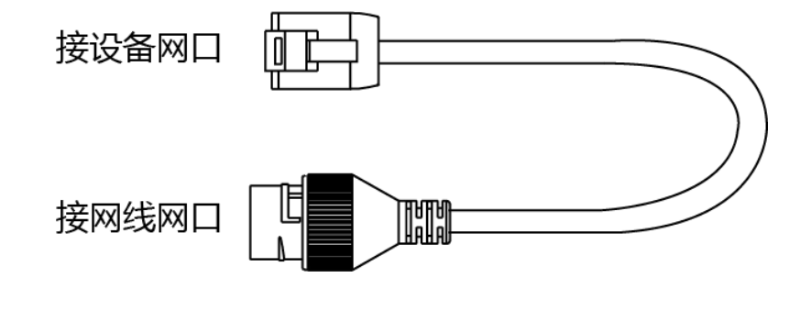

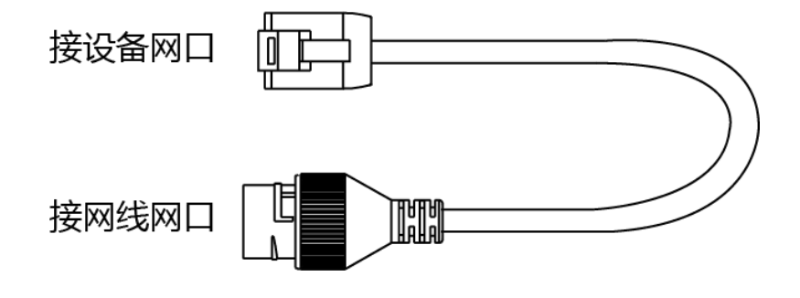

注：需使用的网线的网口过大，可使用转接线

安装

安装墙体应承受沿设备重心向下施加设备3倍重量的力，设备安装装置没有损坏，设备不脱落。

第一步

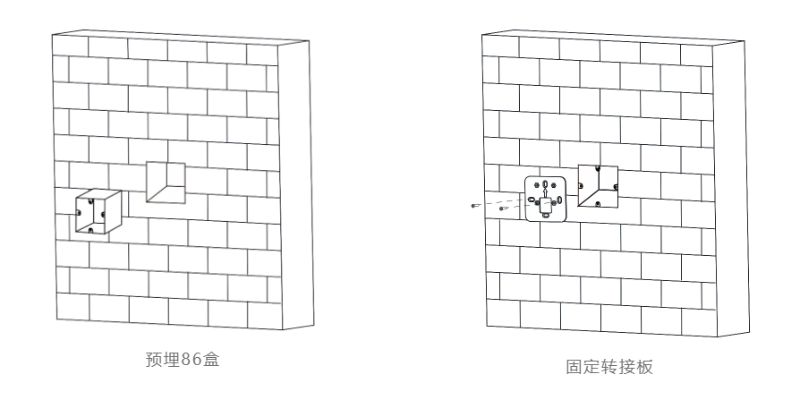

1）确保墙上已预埋86盒，使用配件螺丝包中的2颗螺丝（SC-K1M4×6-SUS）将转接板固定在86盒上。

2）将外接设备线缆与排线线缆连接，整理线缆，确定出线方式。

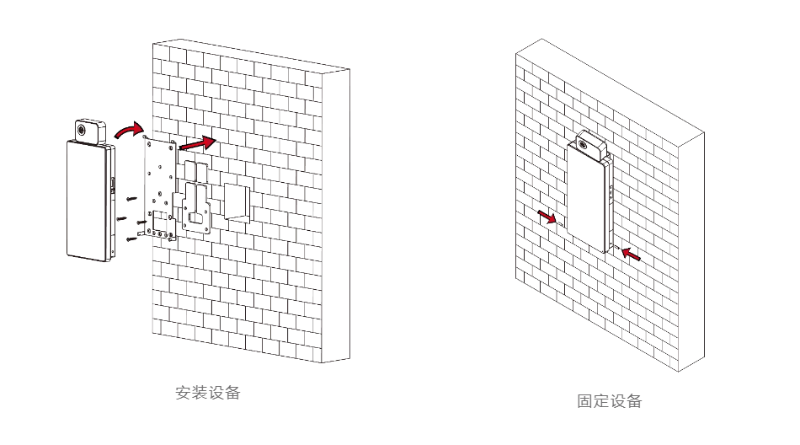

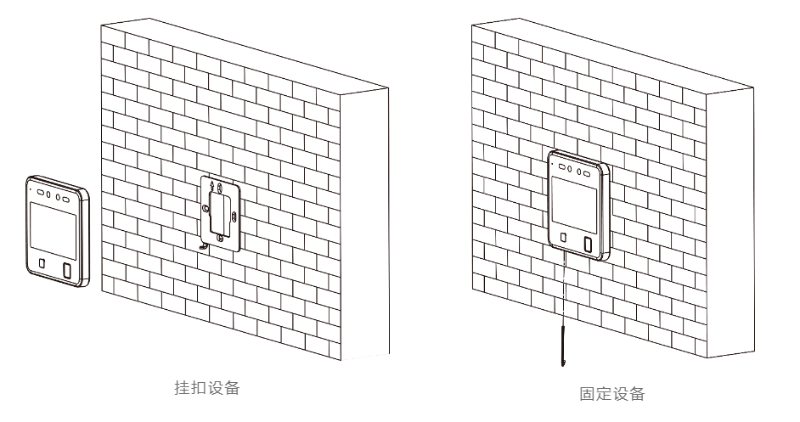

第二步

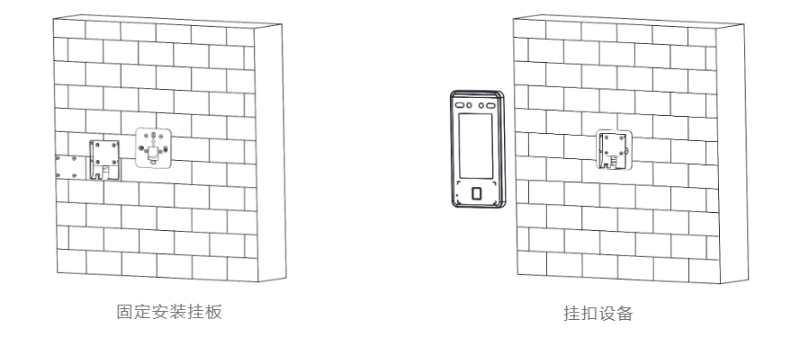

1）使用4颗螺丝（KA4×22-SUS）将安装挂板固定在转接板上，将设备平放入挂板，并向下滑动。

2）用1枚螺丝（SC-KM3X6-H2-SUS）固定设备与安装挂板。

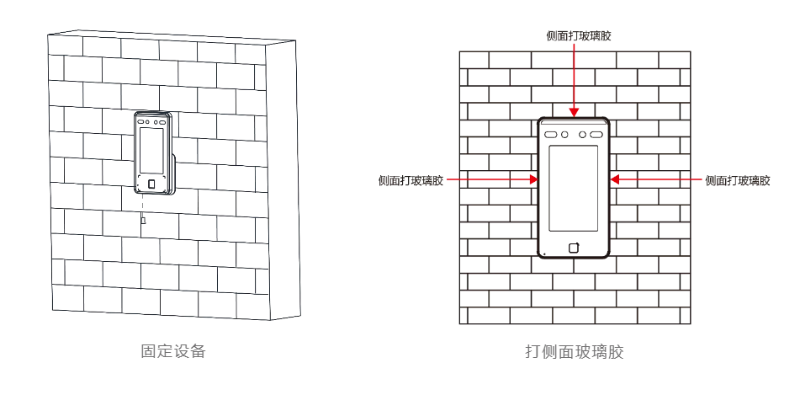

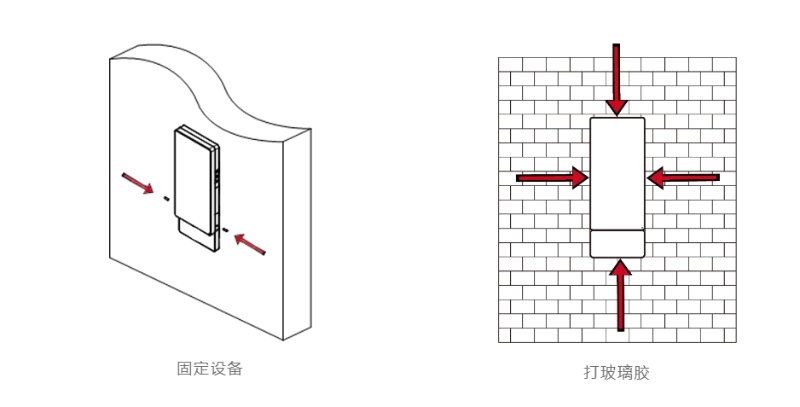

完成安装后，在设备后面板与墙壁连接处（左、右、上）打玻璃胶。

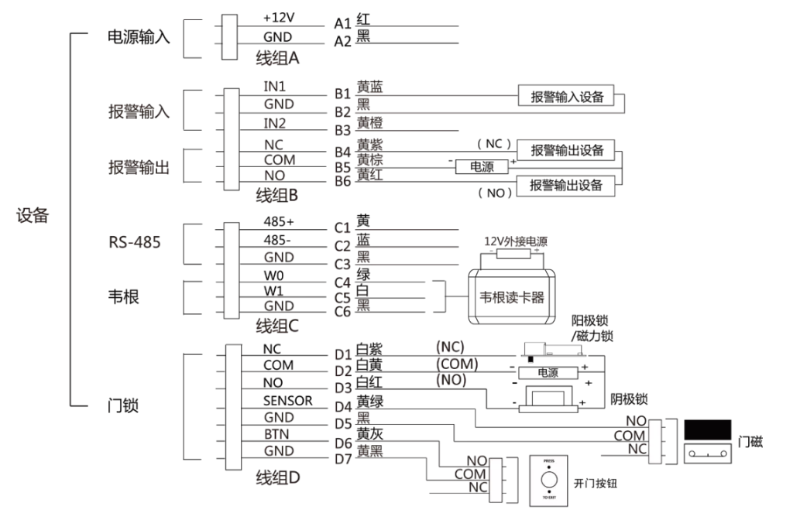

接线

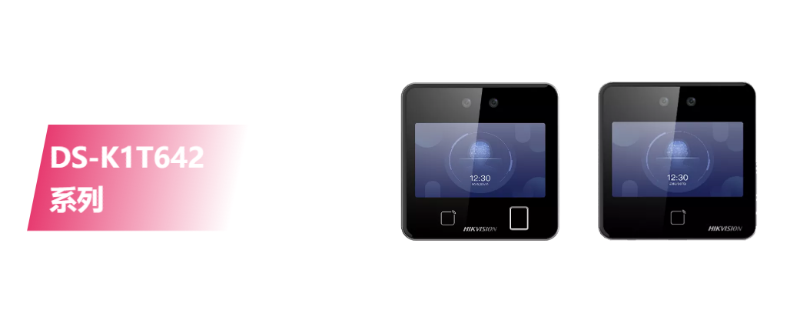

四．DS-K1T642系列

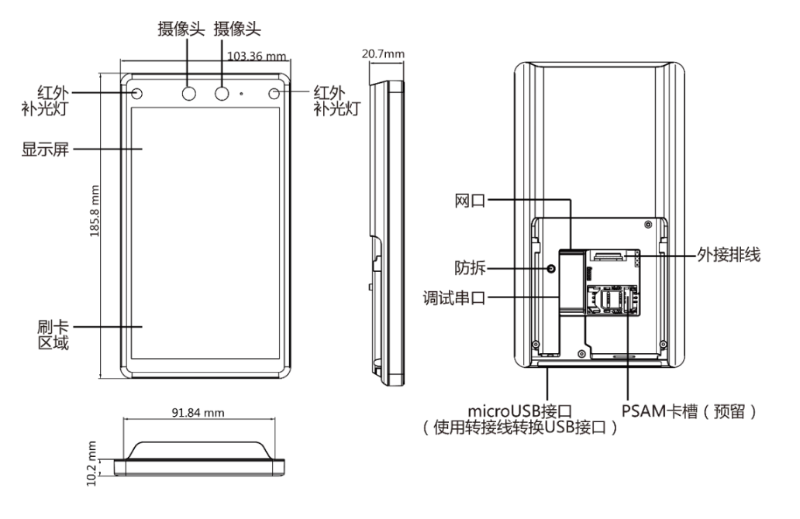

尺寸

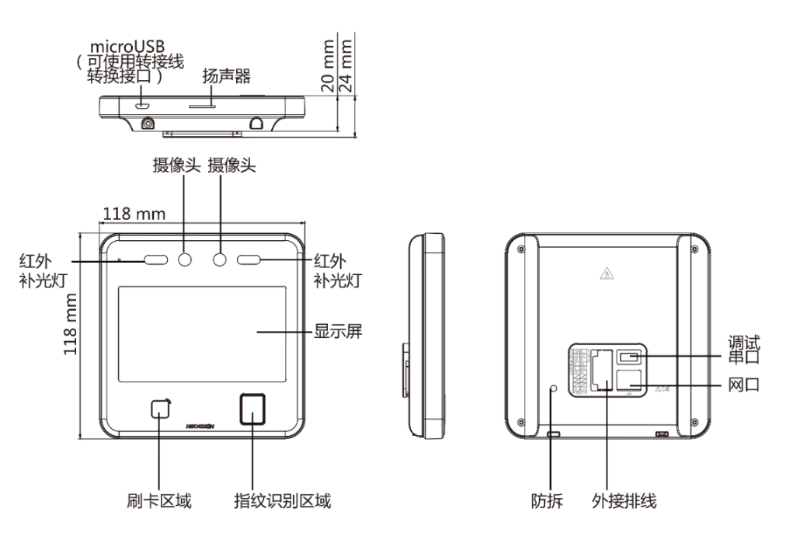

外观

注：需使用的网线的网口过大，可使用转接线

安装

安装墙体应承受沿设备重心向下施加设备3倍重量的力，设备安装装置没有损坏，设备不脱落。

第一步

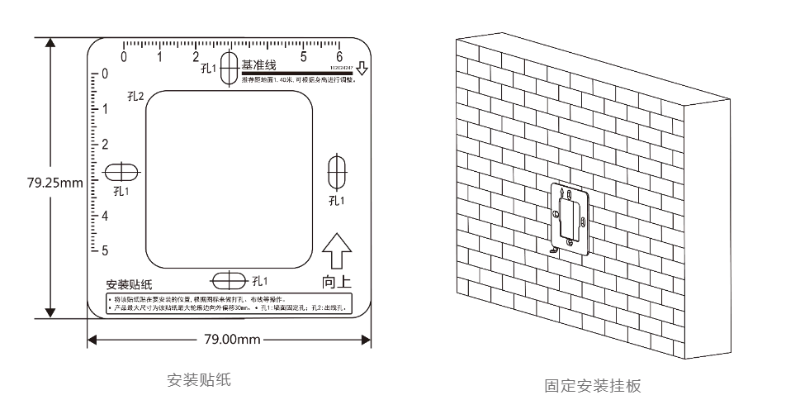

1）根据安装贴纸上的基准线，将安装贴纸贴在距离地面基准线1.4米处。根据安装贴纸，使用配件螺丝包中的4颗螺丝（SC-KA4x25-SUS）将安装挂板固定在墙面上。

2）将外接设备线缆与排线线缆连接，整理线缆，确定出线方式。

第二步

将设备与挂板对齐，并将设备平放入挂板。用1枚螺丝（KM3X6-H2-SUS）固定设备与安装挂板。

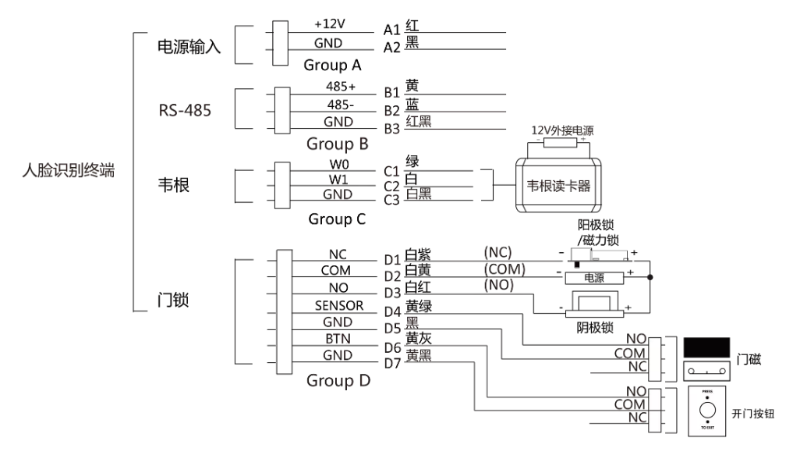

接线

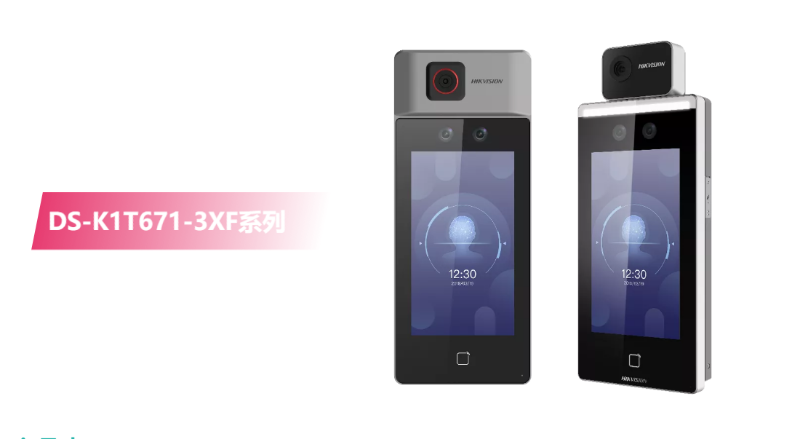

五．DS-K1T671-3XF系列

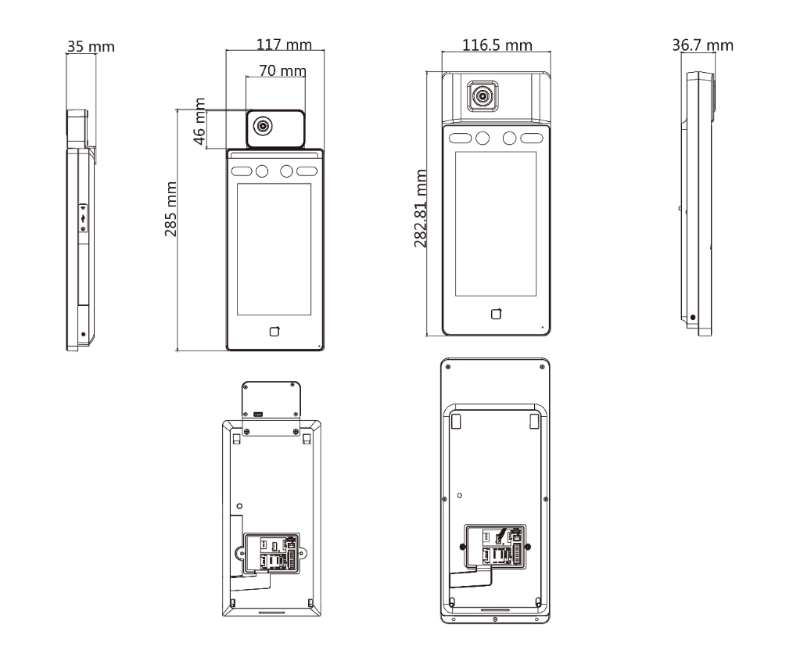

尺寸

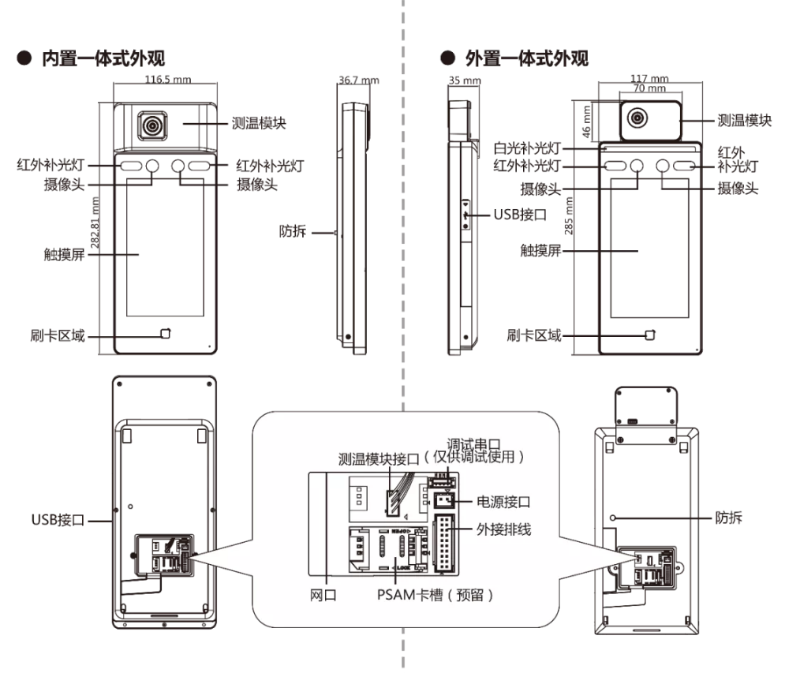

外观

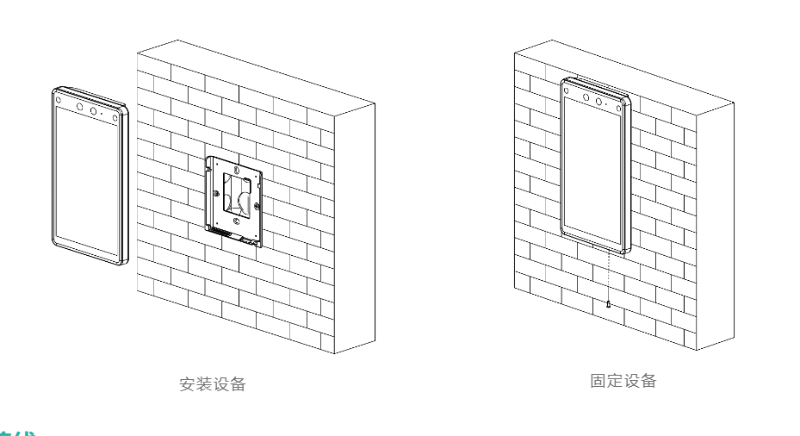

安装

方式一.内置一体式

1）在墙上开孔，并安装86盒。

2）用4枚配件包中的螺丝将安装挂板固定在86盒上，将外接设备线缆与排线线缆连接，整理线缆，确定出线方式。

3）将设备自上而下扣挂在安装挂板上，并确保挂板下方突起部分插入设备背部凹槽处。

4）使用2枚M4紧固螺丝起入设备左右两侧的孔位，固定设备与安装挂板。

注：本产品出货不带86盒。

方拾二.外置一体式

1）在墙上开孔，并安装86盒。

2）将测温模块连接线绕过安装挂板后，将泡棉贴在安装挂板上，确保连接线夹在泡棉缝隙中。

3）再用4枚配件包中的螺丝将安装挂板固定在86盒上。将外接设备线缆与排线线缆连接，整理线缆，确定出线方式。

4）将设备自上而下扣挂在安装挂板上，并确保挂板下方突起部分插入设备背部凹槽处。

5）使用两枚紧固螺丝（SC-M4X14.5TP10-SUS）起入设备左右两侧的孔位，固定设备与安装挂板。

注：本产品出货不带86盒。

接线
