安防知识——音频和报警，一次性教会你如何接线

发布日期： 2025-02-16 阅读量： 0 作者： 创始人

关于音频与报警相关配件产品，你知道有哪些吗？它们主要包含音频采集设备—拾音器，以及报警输入输出模块线缆这两块，下文将为大家详细介绍。

01拾音器

介绍

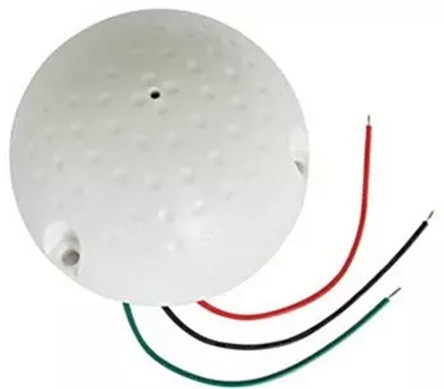

拾音器主要用于采集音频，监控拾音器一般由一个麦克风音头加上放大输出电路组成，所以拾音器一般需要单独供电，电路的设计和采用的芯片不同对音质有较大影响。

拾音器

注意：

接线方法

摄像机的音频输入接口一般来讲有两种：3.5mm圆口和绿头端子/散线

绿头端子/散线接线方式：

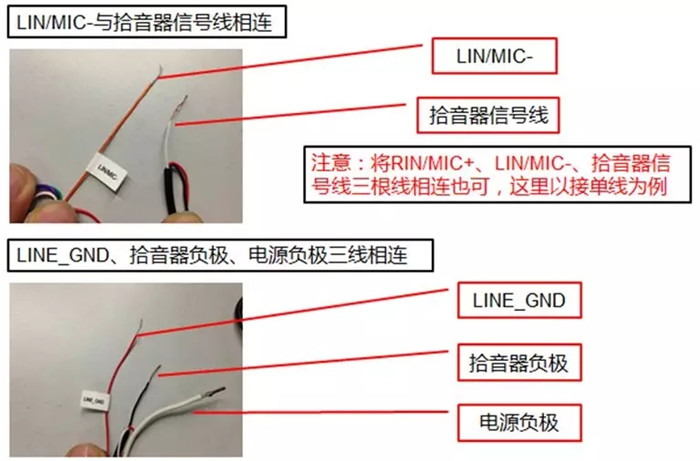

1.将LIN/MIC-与拾音器信号线相连（或者RIN/MIC+、IN/MIC-、拾音器三根线相连也可以）

2.将LINE_GND、拾音器负极、电源负极三根线相连

注意：拾音器接线时务必要求音频负极、拾音器电源负极、摄像机电源负极共地。

拾音器

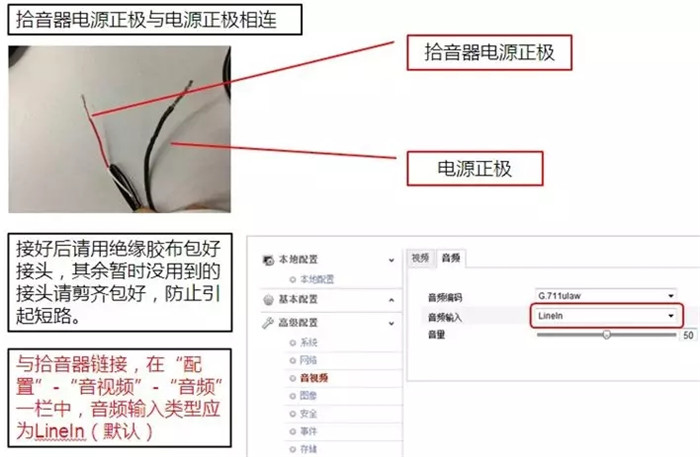

3.将拾音器电源正极与电源正极相连

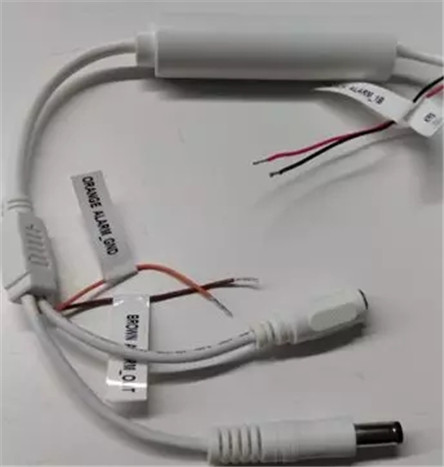

02报警输入输出模块

由于2系列摄像机报警输出为信号量报警，且输出电流不足以驱动一般的报警器工作，故常规情况下，采用2系列摄像机时，需搭配报警输入输出模块实现报警功能。

拾音器
